thermostat XH-W3001 est un module de contrôle de température numérique compact basé sur microprocesseur, souvent utilisé dans des systèmes où la température doit être surveillée et contrôlée de façon automatique. Il est vendu comme un petit boîtier avec un affichage LED, une sonde de température étanche et une sortie relais permettant de commander un chauffage ou un refroidissement en fonction des valeurs limites définies par l’utilisateur.
Contrairement aux thermostats traditionnels (mécaniques ou à mercure), ce module est entièrement électronique : il mesure la température avec une sonde NTC (10 KΩ), affiche la valeur en temps réel sur écran LED et déclenche un relais interne lorsque la température atteint les seuils définis.
Fonctions et Caractéristiques du XH-W3001
1. Capteur de température (Sonde)
Le XH-W3001 inclut une sonde NTC étanche 10 KΩ d’environ 1 mètre de câble, généralement protégée par un capuchon en acier inoxydable pour résister à l’eau, à l’humidité ou à l’environnement extérieur.
Cette sonde mesure la température et transmet l’information au module principal. Sa précision est généralement suffisante pour des applications domestiques ou industrielles légères, par exemple dans des incubateurs ou des réservoirs d’aquarium.
2. Alimentations disponibles
Le XH-W3001 existe en plusieurs versions selon la tension d’alimentation :
- 12 V DC: C'est la version la plus courante pour projets DIY, panneaux solaires, carrosserie, aquarium;
- 24 V DC: Cette version est une intégration plus industrielle ou systèmes alimentés par batteries/énergie solaire;
- 110–220 V AC: Version pour réseau domestique, climatiseurs, chauffages électriques, etc.
3. Plage et précision de température du XH-W3001
Le thermostat XH-W3001 peut généralement mesurer et réguler dans une plage d’environ :
- -50 °C à +110 °C;
- Résolution typique : 0,1 °C;
- Précision de contrôle : environ ±0,1 °C à ±0,2 °C.
Cela fait du XH-W3001 une solution adaptée pour une grande variété d’applications, bien que des systèmes plus critiques puissent nécessiter des capteurs plus précis.
4. Interface utilisateur du XH-W3001
L’appareil dispose d’un affichage LED numérique à trois chiffres qui permet de visualiser clairement la température mesurée ou les valeurs programmées. Les boutons UP et DOWN servent à ajuster facilement la température de déclenchement (ON) et la température d’arrêt (OFF). Une LED d’état indique en permanence si la sortie est active ou non, signalant ainsi le fonctionnement du système en mode chauffage ou refroidissement.
5. Sortie de relais
Le module dispose d’une sortie relais capable d’activer ou désactiver une charge électrique en fonction de la température. Les caractéristiques sont :
- 10 A max (selon la version et la tension — 120 W à 12 V, voire jusqu’à ~1500 W en version AC);
- Sortie de type ON/OFF direct
- Dans certaines variantes, le relais commute directement la charge, ce qui rend l’utilisation d’un relais externe optionnel pour des charges faibles.
6. Mode de fonctionnement
Le thermostat XH-W3001 peut fonctionner dans deux modes principaux selon les réglages :
- Mode Chauffage: le dispositif de sortie s’active lorsque la température est inférieure au seuil de démarrage défini;
- Mode Refroidissement: la sortie s’active lorsque la température dépasse un seuil supérieur.
La différence entre les deux seuils (ON/OFF) correspond à l’hystérésis, qui empêche des commutations trop fréquentes.
Installation et câblage du XH-W3001
1. Préparation
Avant toute installation, il est indispensable de vérifier la version de tension du module afin d’éviter toute incompatibilité. Il faut ensuite s’assurer que l’alimentation utilisée correspond bien au modèle (12 V DC, 24 V DC ou courant alternatif selon la version). Enfin, il est important d’identifier correctement les fils : généralement le fil rouge correspond au positif (+), le fil noir au négatif (−), le fil jaune et le second fil noir à la sortie du relais, auxquels s’ajoutent les deux fils de la sonde de température.
2. Connexions typiques pour le XH-W3001
Les fils seront utilisés pour assurer la connexion de tous les éléments du circuit:- Rouge: L'entrée du courant et qui représente la borne +12 V DC
- Noir: GND (masse)
- Jaune et noir: C'est la sortie vers charge (chauffage/refroidissement); le jaune dans le cas du 12 ou 24V est la borne +.
- Sonde: borne dédiée
Le relais commute l’alimentation vers la charge en synchronisation avec l’entrée.
3. Sécurité
Il est essentiel de toujours couper l’alimentation électrique avant d’effectuer tout branchement afin d’éviter les risques d’électrocution ou de court-circuit. De plus, il est important de respecter les limites de courant recommandées ; pour les charges élevées, l’utilisation d’un relais externe ou d’un contacteur est fortement conseillée afin de protéger le thermostat et garantir la sécurité de l’installation.
Programmation et réglages du thermostat XH-W3001
1. Réglage des seuils (Setpoints)
- Appuyer longuement sur UP pour régler la température de démarrage;
- Appuyer longuement sur DOWN pour régler la température d’arrêt.
2. Hystérésis et stabilité
L’hystérésis joue un rôle essentiel en empêchant les commutations trop fréquentes du relais autour de la température de consigne. En maintenant un écart volontaire entre les seuils de déclenchement et d’arrêt, elle permet de réduire l’usure du relais et de l’équipement commandé, d’améliorer la stabilité du système et d’assurer un fonctionnement plus fiable et durable.

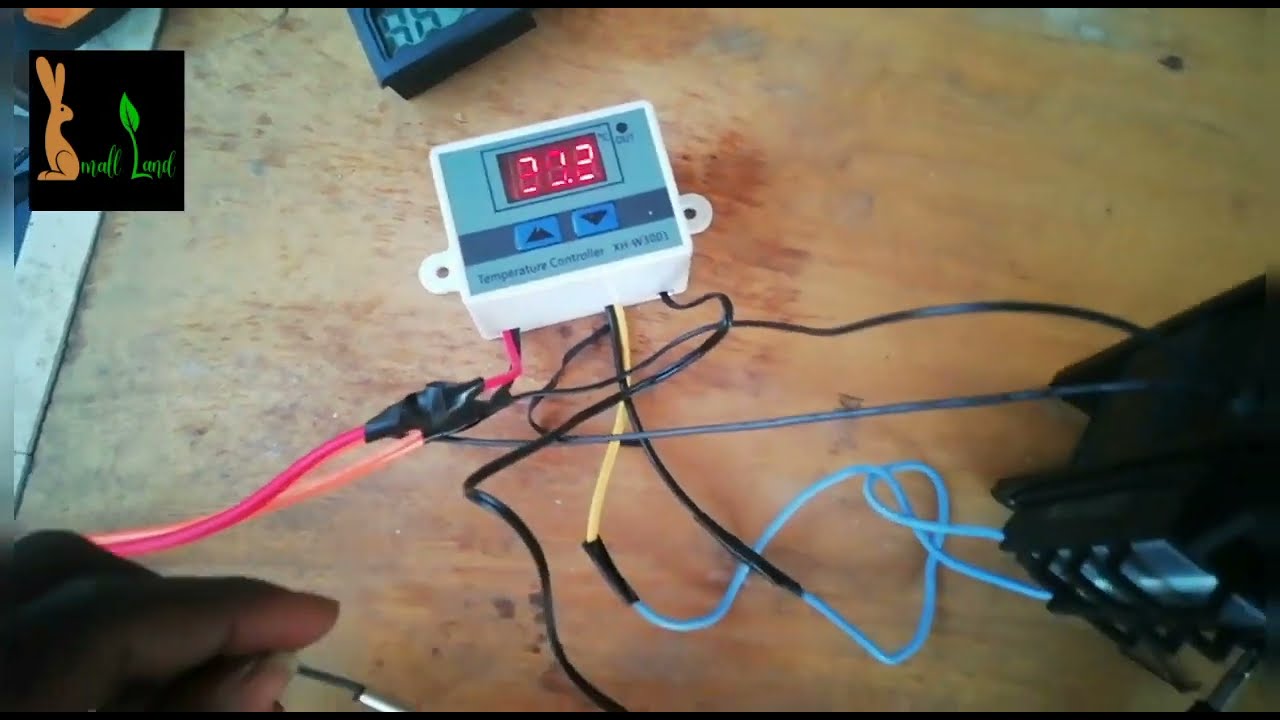

Découvrez dans cette vidéo, le branchement du thermostat XH-W3001 de A à Z:
Applications courantes du Thermostat XH-W3001
1. Incubateurs
2. Aquariums et vivariums
3. Serres et jardins
En horticulture, ce thermostat permet d’activer automatiquement les systèmes de chauffage ou de ventilation afin de maintenir la température dans la plage souhaitée. Il contribue ainsi à créer un environnement thermique stable et adapté aux besoins des plantes, favorisant une croissance optimale, limitant les effets du stress climatique et améliorant la qualité et le rendement des cultures.
